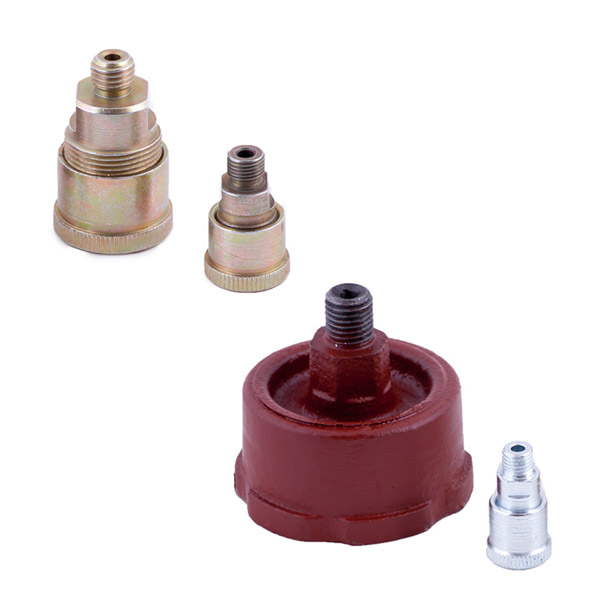

Smarownice kapturowe wykonane zgodnie z normą PN-79/M-86008 Typ A, B, C.
Rozmiary od 00 do 10:
- mosiężne
- żeliwne (pokryte farbą antykorozyjną)
- aluminiowe
- stalowe (pokryte powłoką galwaniczną)

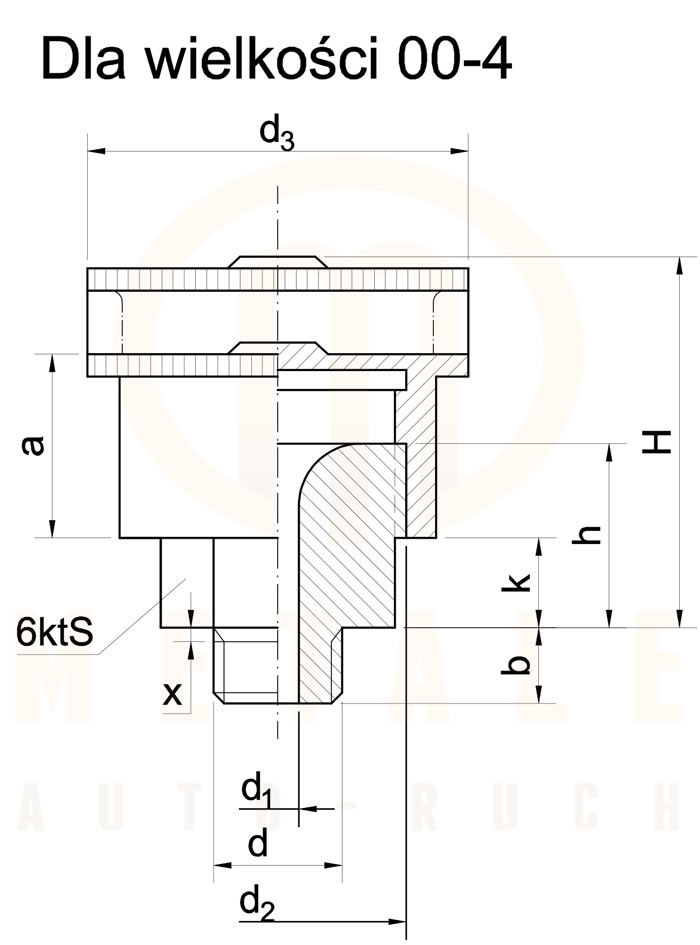

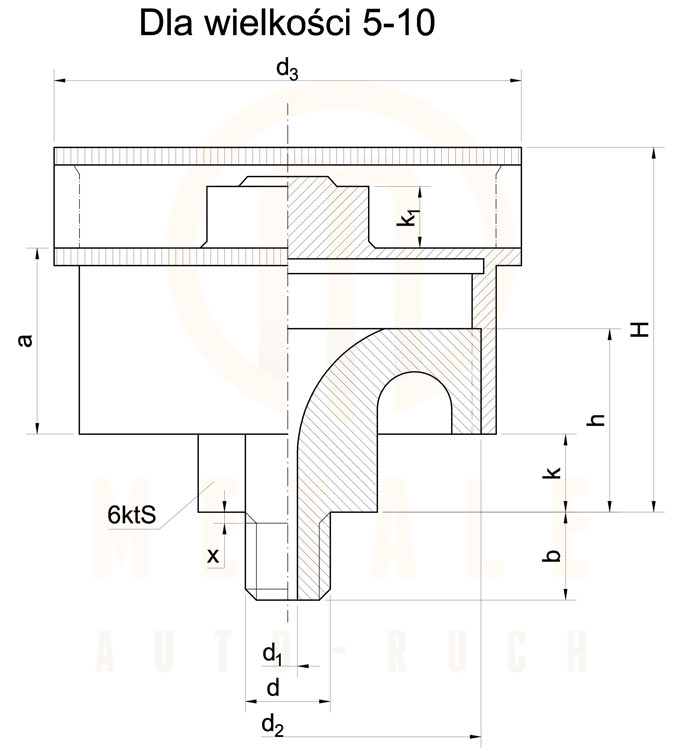

| WIELKOŚĆ | POJEMNOŚĆ MIN. – OBJĘTOŚĆ KAPTURA [cm3] | d | b | d1 | d2 | d3 | a | h | H | k | k1 | S | ||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| GWINT METRYCZNY | GWINT RUROWY WALCOWY | [mm] | [mm] | |||||||||||
| 00 | 0,7 | M6X0,75 | – | 4 | 3 | M10X1 | 14 | 12 | 12 | 25 | 5 | – | 9 | -0,22 |
| 0 | 1,3 | M8X1 | G1/8″ | 6 | 3 | M12X1 | 17 | 14 | 14 | 29 | 6 | – | 10 | |
| 1 | 3 | M10X1 | G1/8″ | 8 | 3 | M16X1 | 24 | 16 | 16 | 33 | 8 | – | 11 | -0,27 |
| 2 | 5 | M12X1,5 | G1/4″ | 10 | 4 | M22X1 | 32 | 18 | 18 | 37 | 10 | – | 14 | -0,43 |
| 3 | 12 | M12X1,5 lub M14X1,5 | G1/4″ | 12 | 4 | M27X1,5 | 40 | 20 | 20 | 41 | 10 | – | 17 | |
| 4 | 20 | M12X1,5 lub M14X1,5 | G1/4″ | 12 | 4 | M39X1,5 | 50 | 22 | 23 | 46 | 12 | – | 19 | -0,52 |
| 5 | 40 | M12X1,5 lub M14X1,5 | G1/4″ | 12 | 4 | M46X1,5 | 60 | 28 | 25 | 54 | 12 | 8 | 19 | |
| 6 | 60 | M16X1,5 lub M14X1,5 | G3/8″ | 12 | 4 | M56X1,5 | 70 | 28 | 28 | 67 | 12 | 10 | 22 | -0,94 |
| 7 | 90 | M16X1,5 lub M14X1,5 | G3/8″ | 15 | 6 | M68X1,5 | 80 | 32 | 32 | 75 | 14 | 10 | 27 | |
| 8 | 160 | M16X1,5 | G3/8″ | 15 | 6 | M76X1,5 | 90 | 36 | 36 | 83 | 14 | 10 | 27 | |
| 9 | 280 | M20X1,5 | G1/2″ | 16 | 6 | M85X1,5 | 100 | 40 | 42 | 93 | 18 | 12 | 32 | |
| 10 | 440 | M20X1,5 | G1/2″ | 18 | 6 | M95X1,5 | 110 | 50 | 50 | 113 | 18 | 12 | 32 | |
