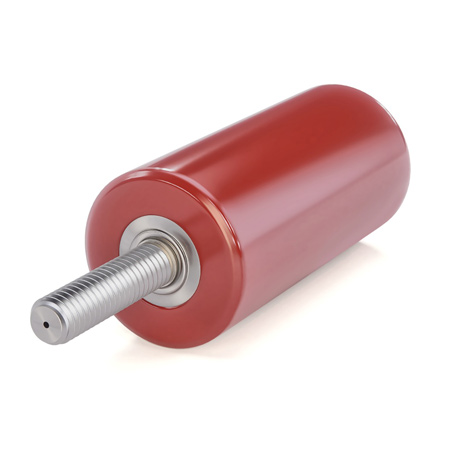

Krążniki kierunkowe

Krążniki (rolki do taśmociągu)Krążniki (rolki do taśmociągu) produkujemy w oparciu o normę PN-90/M-46601.

Firma Metale Auto Ruch w odróżnieniu od wielu innych firm na rynku do produkcji rolek wykorzystuje rury o grubszych ściankach, wysokiej klasy łożyska obustronnie zamknięte oraz zabezpieczenia labiryntowe (przeciwpyłowe).

Ma to duże znaczenie w przypadku intensywnego użytkowania rolek w szczególnie ciężkich, wilgotnych i zapylonych warunkach (suszarnie piasku, żwirownie, kamieniołomy, kopalnie, itd.).

Na zamówienie wykonujemy również najbardziej nietypowe rodzaje krążników (także ze stali nierdzewnej) – bazując na wzorze, wymiarach lub rysunku.

Istnieje możliwość dokonania pomiaru lub ustalenia wymiarów u klienta, szybka realizacja oraz dostawa.

Do każdego zamówienia podchodzimy indywidualnie: proponujemy optymalne rozwiązanie, doradzamy w zakresie wymiany oraz dopasowania rolek lub taśmociągu.

Oferujemy szybkie terminy realizacji zamówień.

Zadowolenie klienta jest naszym priorytetem.

Zastosowanie:

Przenośniki taśmowe w kopalniach, żwirowowniach, kamieniołomach, przemyśle spożywczym i innych miejscach wykorzystujących przesył taśmowy, a także jako elementy przesiewaczy, piaskarek itd.

Produkowane w dwóch wersjach:

  • standardowej
  • specjalnej z dodatkowym uszczelnieniem łożyska (Przeznaczone do pracy w warunkach szczególnie uciążliwych. Znajdują zastosowanie w środowisku agresywnych wód solankowych. Niezawodne również w warunkach dużego zapylenia powietrza).

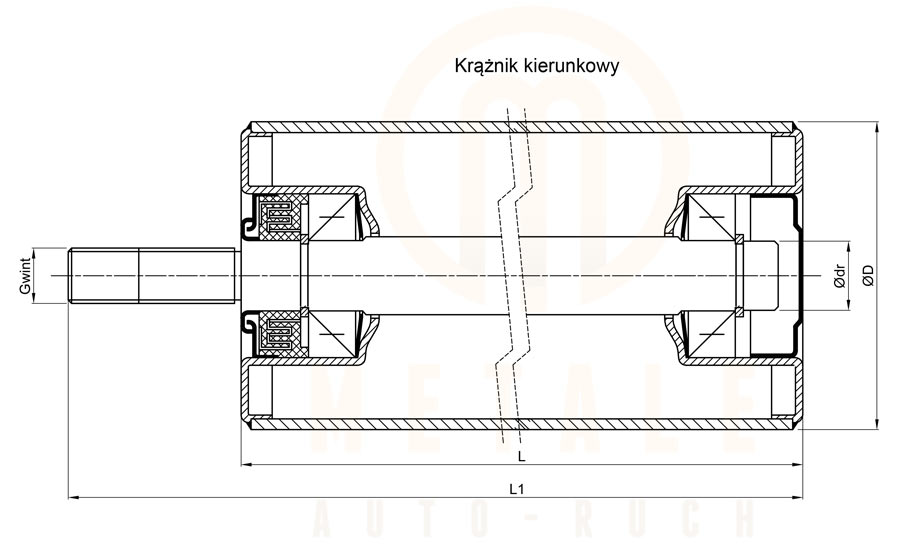

Krążnik kierunkowy

Średnice Krążników Kierunkowych
KRĄŻNIK ŚREDNICA ROLKI [mm] D Zalecana ŚREDNICA OSI [mm] dr ŁOŻYSKO ZALECANE FREZOWANIE OSI [mm]
S – WYMIAR (L2-L1)/2 – GŁĘBOKOŚĆ FREZOWANIA
KIERUNKOWY
(boczny, prowadzący taśme) uchwyt jednostronny, gładka powierzchnia rolki
51 (12)
(17)
20
(25)
(30)
(6203 2RS C3)
6204 ZZ C3
(6305 ZZ C3)
(6206 ZZ C3)
gwint zewnętrzny M16X45
(M20X45)
(M24X45)
60,3
63,5
76,1
88,9
101,6
108
ZALECANE DŁUGOŚCI KRĄŻNIKÓW
DŁUGOŚĆ KRĄŻNIKA (RURY) dla osi Ø20 dla osi Ø25 dla osi Ø30
DŁUGOŚĆ CAŁKOWITA
L [mm] L1 [mm] L1 [mm] L1 [mm]
100 150 150 150
150 200 200 200
215 265 265 265
USZCZELNIENIE: S – labiryntowe ; N – labiryntowe, czteroelementowe z odrzutnikiem (specjalne) ; T – z tworzywa sztucznego
PIASTA: zatłaczana (tworzywo sztuczne lub stal) ; spawana (stal)
ZAKOŃCZENIA OSI (dr): Typ 1 – 12 wg rysunku

ZAKOŃCZENIA OSI

Zakończenie osi krążnika
