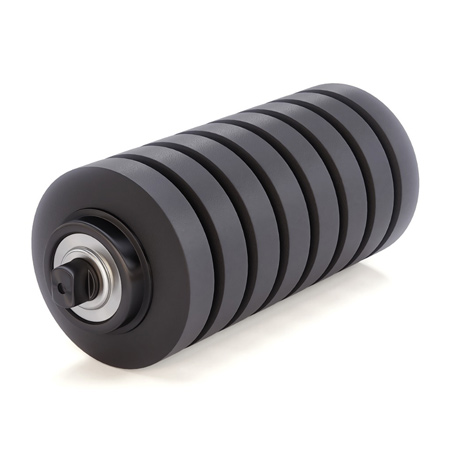

Krążniki pierścieniowe

Krążniki (rolki do taśmociągu) produkujemy w oparciu o normę PN-90/M-46601.

W odróżnieniu od wielu innych firm na rynku do produkcji rolek wykorzystujemy rury o grubszych ściankach, wysokiej klasy łożyska obustronnie zamknięte oraz zabezpieczenia labiryntowe (przeciwpyłowe).

Ma to niebagatelne znaczenie w przypadku intenywnego użytkowania rolek w szczególnie ciężkich, wilgotnych i zapylonych warunkach (suszarnie piasku, żwirownie, kamieniołomy, kopalnie, itd.).

Na zamówienie wykonujemy również najbardziej nietypowe rodzaje krążników (także ze stali nierdzewnej) – bazując na wzorze, wymiarach lub rysunku.

Istnieje możliwość dokonania pomiaru lub ustalenia wymiarów u klienta, szybka realizacja oraz dostawa.

Każde zamówienie obsługujemy indywidualnie: proponujemy optymalne rozwiązanie, służymy radą z zakresu wymiany oraz dopasowania rolek lub taśmociągu.

Szybkie terminy realizacji zamówień.

Zadowolenie klienta jest naszym priorytetem.

Zastosowanie:

Przenośniki taśmowe w kopalniach, żwirowowniach, kamieniołomach, przemyśle spożywczym i innych miejscach wykorzystujących przesył taśmowy, a także jako elementy przesiewaczy, piaskarek itd.

Produkowane w dwóch wersjach:

standardowej
specjalnej z dodatkowym uszczelnieniem łożyska (Przeznaczone do pracy w warunkach szczególnie uciążliwych. Znajdują zastosowanie w środowisku agresywnych wód solankowych. Niezawodne również w warunkach dużego zapylenia powietrza).

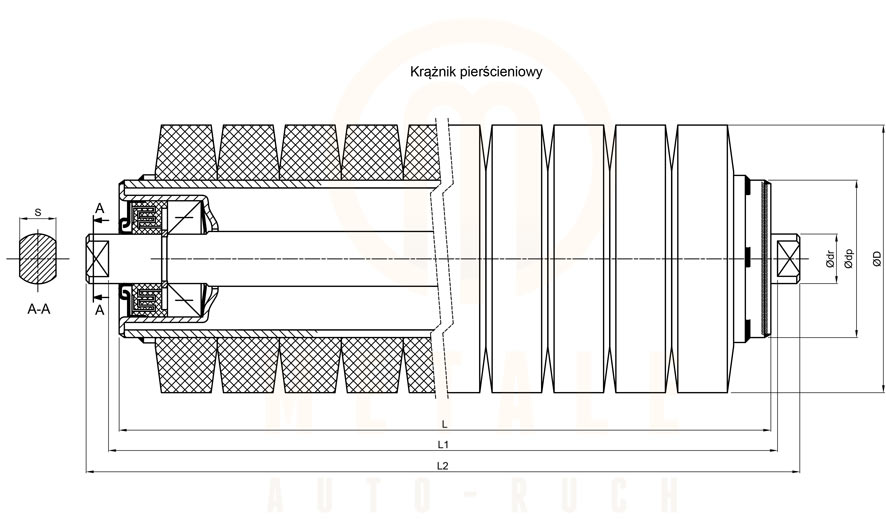

ŚREDNICE KRĄŻNIKÓW PIERŚCIENIOWYCH
KRĄŻNIK	ŚREDNICA ROLKI [mm]		Zalecana ŚREDNICA OSI [mm] dr	ŁOŻYSKO	ZALECANE FREZOWANIE OSI [mm]
KRĄŻNIK	ZEWNĘTRZNA D	RURY dp	Zalecana ŚREDNICA OSI [mm] dr	ŁOŻYSKO	S – WYMIAR	(L2-L1)/2 – GŁĘBOKOŚĆ FREZOWANIA
PIERŚCIENIOWY pierścienie gumowe na całej długości rolki	88,9	63,5	20	6204 ZZ C3	14 (15)	9 gdy L<700 15 gdy L>700
	108	63,5
	133	63,5
	159	63,5
	133	88,9	25	6305 ZZ C3	18	12 gdy L<700 20 gdy L>700
	159	88,9	25	6305 ZZ C3	18
	133	88,9	30	6206 ZZ C3	22
	159	88,9	30	6206 ZZ C3	22

ZALECANE DŁUGOŚCI KRĄŻNIKÓW
DŁUGOŚĆ KRĄŻNIKA (RURY)	długość osi	długość osi bez końcówek frezowanych	długość osi	długość osi bez końcówek frezowanych	długość osi	długość osi bez końcówek frezowanych
DŁUGOŚĆ KRĄŻNIKA (RURY)	dla osi Ø20		dla osi Ø25		dla osi Ø30
L [mm]	L2 [mm]	L1 [mm]	L2 [mm]	L1 [mm]	L2 [mm]	L1 [mm]
100	126	108	wymiary pisane tą czcionką nie są zalecane
160	186	168
200	226	208
250	276	258	282	258	282	258
300	326	308	332	308	332	308
315	341	323	347	323	347	323
380	406	388	412	388	412	388
465	491	473	497	473	497	473
530	556	538	562	538	562	538
600	626	608	632	608	632	608
670	696	678	702	678	702	678
750	788	758	798	758	798	758
850	888	858	898	858	898	858
950	988	958	998	958	998	958
1050	1088	1058	1098	1058	1098	1058
1150	1188	1158	1198	1158	1198	1158
1250	1288	1258	1298	1258	1298	1258
1400	1438	1408	1448	1408	1448	1408
1600	1638	1608	1648	1608	1648	1608
1800	1838	1808	1848	1808	1848	1808
2000	wymiary pisane tą czcionką nie są zalecane		2048	2008	2048	2008
2200			2248	2208	2248	2208
2400			2448	2408	2448	2408
USZCZELNIENIE: S – labiryntowe ; N – labiryntowe, czteroelementowe z odrzutnikiem (specjalne) ; T – z tworzywa sztucznego
PIASTA: zatłaczana (tworzywo sztuczne lub stal) ; spawana (stal)
ZAKOŃCZENIA OSI (dr): Typ 1 – 12 wg rysunku
